自動事前ラベル付けによる E4 ネスティング
1.自動事前ラベル付けによるネスティングの導入
E4 ネスティング マシンは、自動ロードおよびアンロード システムを備えた高効率の自動ネスティング ソリューションです。ロード、ネスティング、穴あけ、アンロードの完全な作業サイクルが自動的に実行されるため、生産性が最大限に高まり、ダウンタイムがゼロになります。
2.自動プレラベルパラメータによるネスティング(仕様)
シリーズ |
トラベルサイズ |
作業サイズ |
走行速度 |
作業速度 |
スピンドル情報 |
ツールマガジン |
テーブル構造 |
力 |
1224 |
2500*1260*200 |
2440*1220*70 |
80m/分 |
25m/分 |
9kw |
カルーセル 8 |
バキュームテーブル |
30kw |
1230 |
3140*1260*200 |
3050*1220*70 |
||||||
1530 |
3140*1600*200 |
3074*1550*70 |
||||||
1537 |
3700*1600*200 |
3685*1550*70 |
||||||
2128 |
2900*2160*200 |
2850*2130*70 |
35kw |
|||||
2138 |
3860*2170*200 |
3800*2130*70 |
3.自動事前ラベル付け機能とアプリケーションによるネスティング

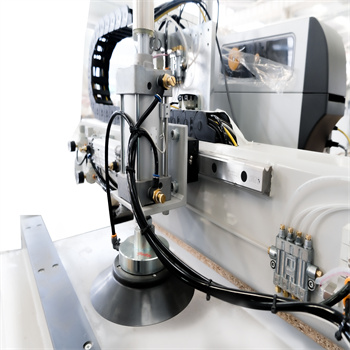

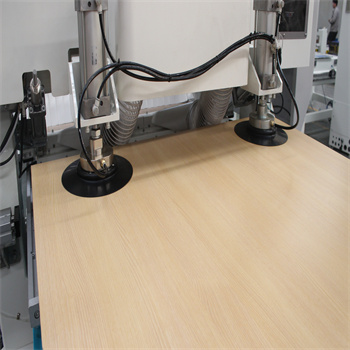

■ E4 ネスティング マシンは、自動ロードおよびアンロード システムを備えた一種の高効率自動ネスティング ソリューションです。このソリューションの最上位であるこのソリューションには、オペレーターが常に立ち会う必要がないという大きな利点があります。ガントリーに装備された吸盤が機械の後部に移動して、シザーリフトからワークピースをピックアップし、フラットテーブルでネストされて穴あけ加工されます。作業サイクルが完了すると、プッシャーは完成したワークピースを作業エリアの外に運び出し、次のサイクルに同時にロードできるようにします。
■ 世界一流のコンポーネント - イタリア製高周波電動スピンドル、コントローラーシステムとドリルバンク、ドイツ製ヘリカルラックアンドピニオンドライブ、日本製自己潤滑・防塵角型リニアガイド、高精度遊星歯車減速機など。
■ 本当に多用途 - ネスティング、ルーター加工、垂直穴あけ、彫刻がすべて 1 つで行えます。パネル家具、オフィス家具、キャビネットの製造などに適しています。
4.自動事前ラベル付けの詳細を使用したネスティング
——ハイパワースピンドル——
E4を有効にするさまざまな材料を加工するためのネストマシン
——自動事前ラベル付け——

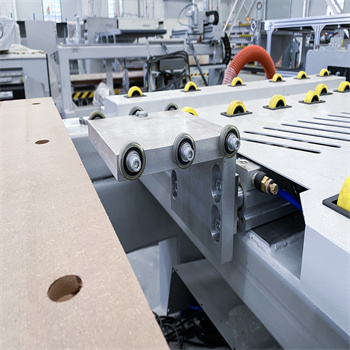

——自動測位——
——自動プッシャー装置——

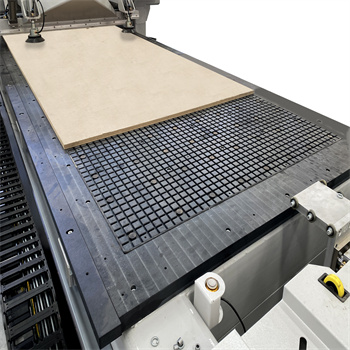

——バキュームテーブル——
——カルーセルツールチェンジャー——
——強力真空ポンプ——
——オプションの5+4ドリリングバンク——
——オプションの自己潤滑システム——
——オプションのダブルワークゾーン——
——ソフトウェアとハードウェアの統合ソリューション——
ネストセル
5.自動事前ラベル適格性によるネスト
生産施設
お客様の工場で撮影した写真
社内加工設備
品質管理とテスト
パートナー工場の E4 ネスティングマシン
栄誉
1 |
受賞
商標の国際登録 |
2 |
中国の有名な
ブランド |
3 |
全国トップ10
有名なCNCメーカー |
4 |
UL、CE、EAC、CSA 、ISO 証明書など... |
6.配達、出荷、提供
配送
CNC ネスティングマシンは、洗浄と防湿のために防錆プラスチックフィルムで梱包されています。
安全性を確保し、衝突を防ぐために、CNC ネスティング マシンを合板パレットに固定します。
ポート
青島港 / 天津港 / 上海 / 任命通り
サービス
■ 当社の機械に関する最初のお問い合わせから、取引の成立、設置、技術サポートとメンテナンスに至るまで、当社のチームが常にお客様のサポートをさせていただきます。
■ Excitech は、経験豊富なエンジニアのチームによる 24 時間の工場サポートを提供し、世界中の顧客やパートナーに 24 時間体制でサービスを提供しています。
■ マシンが北米で使用されているかアフリカで使用されているかに関係なく、当社のコンピュータ搭載マシンでダイヤルイン経由で診断を実行してトラブルシューティングを行うことができます。 コントローラーの設定を修正すると、すぐに再び実行できるようになります。
7.よくある質問
1. ネスティングマシンにはどのようなアクセサリと機能が使用できますか?
答え:ネスティングシリーズのオプション
シリーズ |
E4 |
E3 |
E2-9 |
E2-C |
E2-4 |
キャビネット&フラットドア |
オプション |
オプション |
オプション |
オプション |
オプション |
成形ドア |
オプション |
オプション |
/ |
オプション |
/ |
オートツールチェンジャー |
標準 |
標準 |
/ |
標準 |
/ |
ハイパワースピンドル |
標準 |
標準 |
/ |
標準 |
/ |
事前ラベル付け |
オプション |
オプション |
/ |
/ |
/ |
インフィードとアウトフィード |
オプション |
オプション |
オプション |
オプション |
オプション |
ダブルワークゾーン |
オプション |
オプション |
オプション |
オプション |
オプション |
ドリルバンク |
オプション |
オプション |
/ |
オプション |
/ |
圧縮ローラー |
オプション |
オプション |
オプション |
/ |
オプション |
縦鋸 |
オプション |
オプション |
/ |
オプション |
/ |
2. ネスティングマシンのさまざまな構造の違いは何ですか?
答え:
標準 |
標準ソリューション、設置面積が小さい |
事前ラベル付けによる自動ロードおよびアンロード |
1 サイクルでの自動事前ラベル付け、インフィード、ネスティング、アウトフィードにより、エラーを削減しながら生産性を向上します |

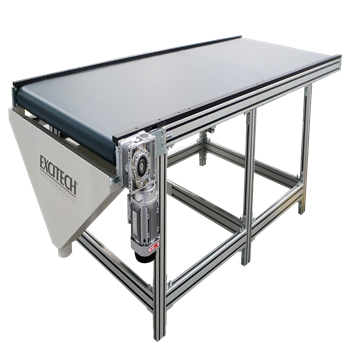

自動ロードおよびアンロード |
生産性を向上させながらダウンタイムを大幅に削減します。 |
ダブルワークゾーン |
作業サイクルを中断することなく、1 つのゾーンで積み下ろしを行います。 |
3. ネスティングマシンとパネルソーはどのように選択すればよいですか?
回答: ネスティング マシンは特殊な形状を切断でき、カスタム家具業界で使用されています。また、パネルソーは予約カットを行うことができ、大量生産に使用されます。
4. このネスティング マシンにはどのエッジ バンディング マシンが推奨されますか?
——推奨マッチングエッジバンディングマシン——
EF683GI エッジバンディングマシン
二重接着 + プレミリング + コーナートリミング
5. このネストマシンにはどのような穴あけ機が推奨されますか?
——推奨マッチングボール盤——
EHS1224 六面ボール盤
